Interfacing Hall Effect Sensor with Raspberry Pi 3 🧲

🎯 Objective

To detect the presence of magnetic fields using a Hall Effect Sensor and Raspberry Pi 3. Useful for speed sensing, door detection, and proximity sensing applications.

🧰 Components Required

Component	Quantity
Raspberry Pi 3	1
Hall Effect Sensor Module	1
Magnet	1
Jumper Wires	As required
Breadboard	1

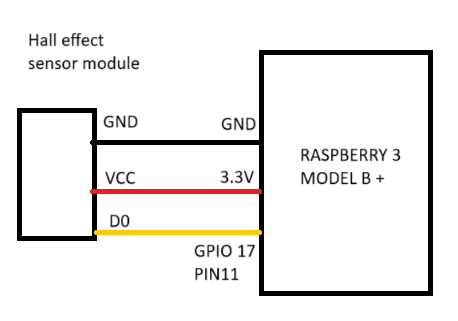

⚡ Circuit Connections

Sensor Pin	Connect To
VCC	3.3V (Pin 1 on RPi)
GND	GND (Pin 6 on RPi)
D0 (Digital Out)	GPIO17 (Pin 11)

🧠 Python Code

import RPi.GPIO as GPIO
import time

HALL_SENSOR_PIN = 17

GPIO.setmode(GPIO.BCM)
GPIO.setup(HALL_SENSOR_PIN, GPIO.IN)

try:
    while True:
        if GPIO.input(HALL_SENSOR_PIN) == 0:
            print("🧲 Magnet Detected!")
        else:
            print("✅ No Magnetic Field.")
        time.sleep(0.5)

except KeyboardInterrupt:
    GPIO.cleanup()

📊 Output

• Displays "🧲 Magnet Detected!" when magnet is near sensor.
• Displays "✅ No Magnetic Field." when magnet is not nearby.

💡 Applications

• Door sensors
• Speed sensors in motors
• Proximity switches

---

🎯 उद्दिष्ट

हॉल इफेक्ट सेन्सर वापरून चुंबकीय क्षेत्राची ओळख पटवणे आणि रास्पबेरी पाय 3 वर तो डेटा वापरणे.

🧰 लागणारे साहित्य

घटक	संख्या
Raspberry Pi 3	1
हॉल इफेक्ट सेन्सर	1
चुंबक	1
जंपर वायर्स	गरजेनुसार
ब्रेडबोर्ड	1

⚡ सर्किट कनेक्शन

सेन्सर पिन	जोडणी
VCC	3.3V (Raspberry Pi वर)
GND	GND (Raspberry Pi वर)
D0	GPIO17 (Pin 11)

🧠 पाइथन कोड

import RPi.GPIO as GPIO
import time

HALL_SENSOR_PIN = 17

GPIO.setmode(GPIO.BCM)
GPIO.setup(HALL_SENSOR_PIN, GPIO.IN)

try:
    while True:
        if GPIO.input(HALL_SENSOR_PIN) == 0:
            print("🧲 चुंबक आढळला आहे!")
        else:
            print("✅ कोणतेही चुंबकीय क्षेत्र नाही.")
        time.sleep(0.5)

except KeyboardInterrupt:
    GPIO.cleanup()

📊 आउटपुट

• 🧲 चुंबक जवळ आल्यास "चुंबक आढळला आहे!" असा संदेश दिसतो.
• ✅ जर चुंबक जवळ नसेल तर "कोणतेही चुंबकीय क्षेत्र नाही." असा संदेश दिसतो.

💡 उपयोग

• दरवाजाचे सेन्सर्स
• मोटरमधील गती सेन्सिंग
• प्रॉक्सिमिटी स्विचेस
